中文液晶顯示消費機433接口產品功能介紹

文章出處：http://m.xiaosuili.com 作者：興邦開發部

產品功能特點：

1. 中文液晶顯示，消費成功后可語音播報，可打印消費明細；

2. 多種消費模式可選：普通消費模式、菜單消費模式、時間段消費模式，靈活的消費方式可滿足不同客戶需求；

3. 菜譜設置中最多可添加2000個菜名，菜名最大可輸入8個漢字，編號系統自動生成，具有查詢、修改、導入、導出功能；

4. 脫機最多可存儲2萬條明細記錄，黑名單最多可存儲65535條；

5. 具備限額限次功能，最多有6個時間段分時間段內限制消費次數，限制單次最大消費金額，限制全天消費金額；可以根據卡型號（最多可分16種卡型），設置優惠金額或是一定比例的管理費，也可以實現一定比例的優惠；具備卡底金功能，卡上金額小于等于卡底金時不能消費；

6. 支持企業補貼和個人錢包功能，可以在線領取當前批次補助，實現補貼定期清零，并可以和水控、考勤、門禁實現一卡通無縫連接，實現一卡多用；

7. 對一個用戶卡，小票打印一體機在本機上的當次明細以小票的形式打印出來，設置打印張數，以便客戶報銷和查賬，進行訂餐、取餐、菜單消費、直接扣費打印小票內容各有不同。

使用說明

1. 鍵盤功能





7	8	9	簡易	ESC
4	5	6	自動	匯總
1	2	3	計算	FN
+	0	·	確認



[ 0-9 ]  數字鍵，用于輸入消費金額、菜肴編號、菜肴份數、操作項編號選擇

[ · ]  用于輸入數字中的小數點

[ + ]   用于計算消費金額和啟動語音播報功能

[ FN ]   按匯總鍵后10s可顯示出最近七天消費總額，上面一欄顯示日期（日），下面一欄顯示匯總金額，按FN鍵可循環顯示最近七天內的匯總金額，初始化和采集后還可查看出匯總金額，FN鍵在系統設置中換頁和查詢記錄進行上翻頁

[匯總]  菜單設置鍵，可設置一些系統參數

[簡易]  簡易鍵用于切換到連續菜肴消費模式，進行連續菜肴消費操作

[計算]  計算鍵用于切換工作方式到計算工作模式

[自動]  自動鍵用于切換工作方式到菜肴消費模式，進行菜肴消費

[ ESC]  用于取消費率設定，取消當前操作，返回上一界面

[確認]  確認當前操作

注：菜肴余額顯示時間修改：關機后，同時按數字鍵1開機進入相應的界面

機器號修改：關機后，同時按FN鍵開機輸入相應的界面

消費打印張數修改：關機后，同時按數字鍵8開機輸入相應的界面輸入相應的數字

語音播報功能開關：關機后，同時按+鍵開機

語音報額功能開關：關機后，同時按2鍵開機





2、 機器號設置

按住消費機鍵盤上的[FN]鍵，然后開機，消費機顯示輸入要修改的機器號，然后按[確認]鍵保存設置。

注：機器號的設置范圍1-4294967295之間。

3、 開機顯示

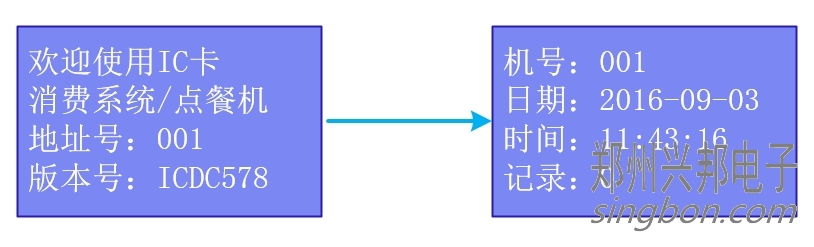

將消費機插上12V電源，開機時顯示版本號和機器號，最后轉入待機界面，顯示機器號、日期、時間界面。

4、 機器消費模式

消費模式包括：菜譜消費模式、時間段消費模式、自動消費模式三種模式。

1) 菜譜消費模式：包含普通消費、菜肴消費、連續菜肴消費3種模式，計算、自動、簡易模式都可以用。

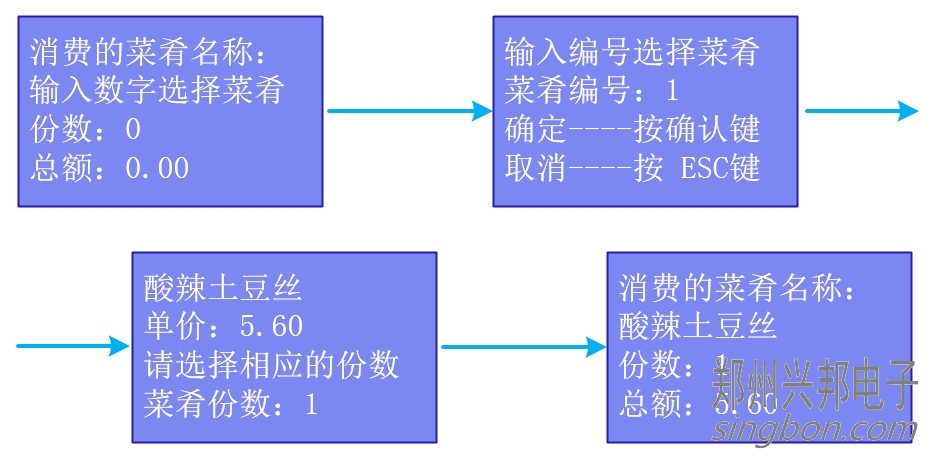

①　自動模式：輸入菜肴編號，點擊確認后選擇份數，點擊確任后出現消費的菜肴名稱、份數、總額，將卡片放于刷卡區，即可進行扣費，扣費后顯示扣費金額、手續費用、卡上余額、卡號，操作流程如下圖所示：

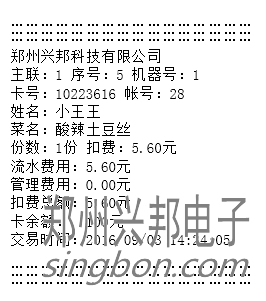

若連接的有打印機，消費后可直接進行打印，打印內容如下圖所示：



  每一步操作均可按[ESC]鍵返回到上一步，取消當前操作,消費完成后按[ESC]鍵可返回到待機界面。

②　計算模式：輸入扣費金額，按[確認]鍵后，將卡片放于刷卡區，即可進行扣費，若連接的有打印機，可直接打印消費明細，打印出的信息如下圖所示：

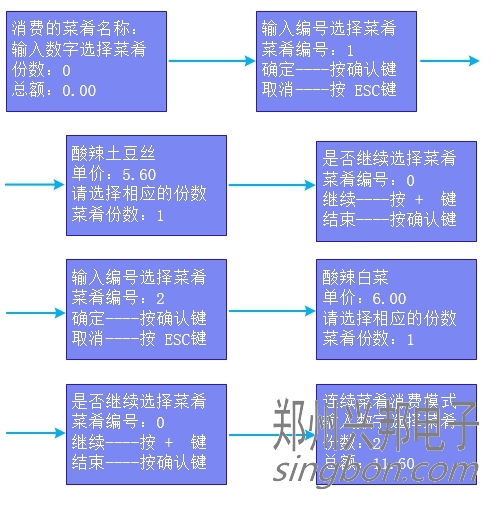

③　連續菜肴消費模式：輸入菜肴編號，點擊確認后選擇份數，點擊確認后出現“是否繼續選擇菜肴，菜肴編號：0，繼續----按 +  鍵，結束----按確認鍵”，點擊“+”號，輸入下一份菜肴編號，點擊確認后選擇份數，點擊確認后出現是“是否繼續選擇菜肴，菜肴編號：0，繼續----按 +  鍵，結束----按確認鍵”，點擊確認，出現消費的份數、總額，將卡片放于刷卡區，即可進行扣費，扣費后顯示扣費金額、手續費用、卡上余額、卡號，操作流程如下圖所示：



若連接的有打印機，消費后可直接進行打印，打印內容如下圖所示：





2) 時間段消費模式：以24小時為準，最多可設置8個時間段費率，每個時間段可設置對應的菜肴、份數，將費率設置好之后在自動模式放卡即可自動扣除相應費用。只有計算和自動模式可以用，計算模式只作為查看使用，不能扣費。若連接的有打印機，可打印消費明細，打印出來的消費明細格式如下圖所示:



3) 自動消費模式：最多可設置8個費率，每個費率可設置對應的菜肴、份數，將費率設置好之后在自動模式下輸入相應的費率編號放卡即可自動扣除相應費用。只有計算和自動模式可以用，計算模式只作為查看使用，不能扣費。若連接的有打印機，可打印消費明細，打印出來的消費明細格式如下圖所示:



5、菜單模式使用說明

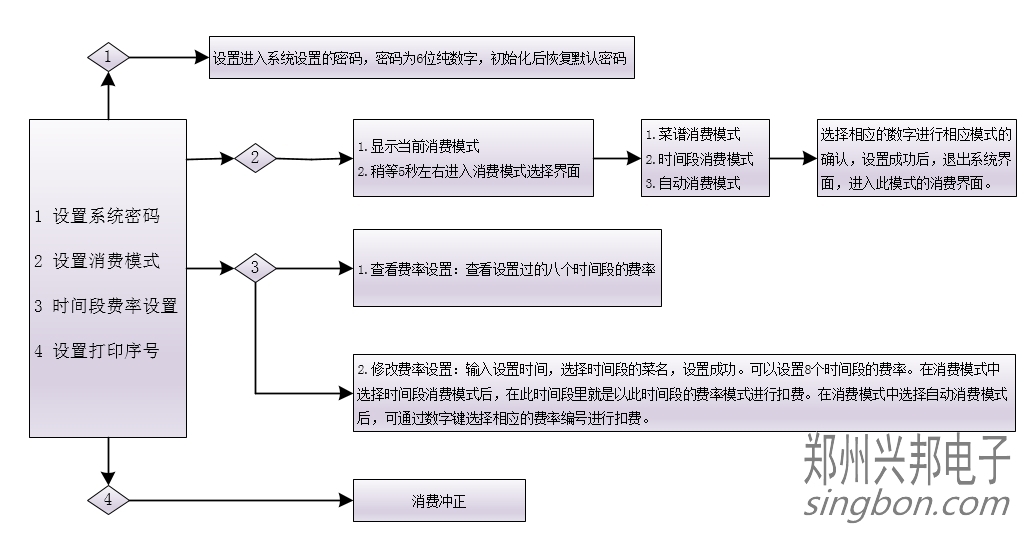

待機模式下按匯總鍵進入系統功能設置界面，輸入默認密碼123456，進入系統設置界面。







6、 機器提示錯誤處理方法



出錯提示	語音提示	出錯說明	處理方法
非系統卡！卡值校驗錯誤或卡操作不規范等	非系統卡	卡驗證不正確（非系統卡）	確定卡密碼和機器中密碼是否一致
掛失卡！請解掛！	掛失卡，請解掛	掛失卡	交管理員解掛
余額不足請充值	余額不足請充值	卡金額不足	到充值部門充值
刷卡失??！請重放卡片即可！無需其他操作！	請重刷?。ú?0s，10s后還不刷卡將返回，不再提示）	刷卡過快	重新放卡
卡已過有效期！請注冊有效期	卡過有效期，請注冊！	卡過有效期	聯系管理員
非時間段消費！	無	在不允許消費的時間段內消費	等時間到允許消費的時間段就可以消費了
超次限額消費！	超次限額消費！	超過次限額消費	單次不能超過次限額消費
超日限額消費！	超日限額消費！	超過日限額消費	當天不能再次消費
時間段消費已超次數！	時間段消費已超次數！	餐別限次超次	在該餐別消費次數超過允許次數
數據已滿，請采集，采集后可恢復使用	無	超過最大記錄條數	需上傳數據后使用
